Este baixo já havia passado pelo processo de colagem com cola de madeira por 2 vezes, refiz a colagem usando araldite por ser mais forte, mas nem isso foi o suficiente, então tive que partir para a ignorância (risos)
Devido ao fato de ter ficado muito tempo com o braço descolado, a escala do instrumento ficou empenada para frente e isso, somado a pressão das cordas tornou quase que impossível a colagem simples do headstock (por isso nem o araldite segurou).
Mesmo colando o braço acabava cedendo e devido ao empenamento da escala o que não havia tensor que desse jeito, fazia com que a ação das cordas ficasse muito altas, mesmo descendo os carrinhos da ponte até o talo.
Ao invés de "quebrar um galhinho" foi melhor arregaçar as mangas e meter a mão na massa!
PASSO 1
Na foto abaixo dá para perceber o headstock se soltando, faça isso com muita calma e não force, pois o objetivo aqui é descolar e não quebrar o headstock.
PASSO 2
Você deve proceder da mesma forma para soltar a escala (Secador + Espátula + Calma = Escala Descolada).
Como o processo de descolamento da escala foi mais trabalhoso acabei não conseguindo tirar fotos, mas o importante foi que ela saiu, como a escala já estava meio sofrida (empenada) ela acabou quebrando, mas neste caso ela seria trocada mesmo então ocorreu tudo conforme o planejado.
Caso a Escala estivesse em boas condições, poderia ser reaproveitada, raiando ela novamente, neste caso era só dobrar a quantidade de calma para soltar sem danificar a peça.
PASSO 3
Colar o headstock com o auxílio de grampos sargentos e com cola de madeira.
Posicionar corretamente o headstock em relação ao braços e se houver necessidade (provavelmente haja) lixar as 2 peças (braço e headstock) para que se encaixem com maior perfeição.
(Atenção esta foto trata-se de uma outra colagem e serve apenas como uma demonstração, pois a colagem que estou descrevendo está sendo feita sem a escala).
PASSO 4
Com a Escala removida, fiz 2 cavidades paralelas ao tensor para providenciar um reforço no braço.
As cavidades foram feitas prendendo-se o braço e usando a Tupia (mesmo processo que fazemos para a cavidade do tensor, se eu não me engano a medida profundidade desta cavidade foi de 7mm.
PASSO 5
Foi preciso providenciar 2 travessas de uma madeira "dura" no mesmo tamanho das cavidades para colá-las no interior e preencher o espaço.
Usei 2 pedacinhos de jacarandá que com o auxilio da lixadeira de cinta ficaram com as extremidades arredondadas assim como as cavidades, ambas as travessas foram coladas com cola de madeira
PASSO 6
Após os reforços estarem colados e secos, deve-se lixar as travessas para nivela-las em relação ao braço e lixar o braços para que possa colar a escala.
Este processo foi feito com a lixadeira de cinta, mas nada impede de lixar a mão, só é um pouco mais demorado e trabalhoso.
PASSO 7
Hora de posicionar o Tensor no lugar e em seguida preencher a cavidade com uma longarina, que ficará posicionada entre o tensor e a escala.
PASSO 8
Raiando a escala, a escala em questão foi raiada antes de colada, mas poderia ter sido colada antes, a ordem aqui não alteraria em nada, mas foi feita desta forma simplesmente porque comecei a raiar enquanto o headstock estava secando, só por isto.
Neste processo usei o taco e a lixa 80 e o raio de curvatura usado foi o 20.
PASSO 8
Hora de colar a escala, para isso umedeça um pano e passe sobre a superfície do braço e sobre a escala, depois, passe cola em ambas as partes e prenda apertando os grampos sargentos bem forte.
Na pare de trás do braços como ele já está shapeado foram usadas madeiras com cavidades curvas para encaixar, na escala, mesmo raiada, foram usadas madeiras retas mesmo, pois a escala tem as curvas bem menos acentuadas.
PASSO 9
Depois de 48h a escala já colada e seca, foi serrada a lateral bem, mas bem próxima ao braço, pois como trata-se de uma braço já pronto e shapeado, com escala já raiada, não tinha como passar a tupia.
Então serra-se bem próximo e lixa as laterais com taco e lixa 80.
PASSO 10
Agora vamos fazer os slots para encaixe dos trastes.
O processo aqui é o seguinte:
Ache o centro da escala e trace uma linha a lápis.
Depois, use o gabarito de escalas, no caso deste baixo um de 34" e marque a lápis em cima da linha de centro a posição de cada traste.
Prenda o braço e uma madeira paralela a ele para servir como guia e com ajuda de um esquadro apoiado a madeira trace as retas perpendiculares a linha de centro.
PASSO11
Depois é só conferir com a sulta apoiada na lateral do braço.
Ir apoiando ela na lateral e passando uma serrinha de arco para ir marcando, neste caso é melhor a serrinha do que o estilete, esta marcação vai servir como guia na hora de passar a serra de costa.
PASSO 12
Com a ajuda da serra de costas, serrar os slots (Assim como foi feito no passo a passo da construção de um braço).
Você pode usar a lâmina do estilete para medir a profundidade, ou pode fazer como fiz neste caso, medir o tamanho da base do traste (se eu não me engano 2mm) e traçar ao longo da escala uma linha com esta medida, depois serrar todos os slots até chegarem na linha.
PASSO 13
Hora de colocar, dots, marcações, inlays...
Vista da lateral superior da escala...
Dividir a espessura da escala ao meio e traçar uma linha, depois dividir cada casa ao meio (Eu fiz isso traçando um X).
Assim achamos o centro de cada casa, marcar este ponto com um punção.
Depois de marcado o punção, medir o tamanho da marcação de topo, achar uma broca com a mesma medida e furar o topo com a Dremel
No caso aqui era 2mm.
Pinga-se super bonder no furinho, encaixa a marcação, no meu caso como usei uma vareta, cortar a vareta rente a escala.
Passa-se lima e depois lixa 220 ao longo de toda a lateral, para nivelar e alisar a marcação e para tirar possíveis marcas de bonder.
PASSO 14
Primeiramente eu havia feito um Inlay de peixe, símbolo cristão, este inlay foi feito usando uma placa plástica (não sei o material exato) que eu achei na rua e que tem uma espessura legal para inlays.
Fotografei algumas partes do processo, mas não sei onde foram parar as fotos, mas enfim...
Como o tópico não é como fazer inlays (farei um tópico em breve sobre isso, com um passo a passo de outro inlay quem sabe).
Voltamos ao tema...
Depois do inlay pronto, contornar a lápis o desenho dele sobre a escala (Neste caso no espaço da 12ª casa).
Marca-se o contorno do desenho com estilete.
Usa-se a dremel com suporte (Neste caso também fui eu que fiz) e aprofundar o desenho do peixinho para incrustar o inlay a escala (levando em conta a espessura do Inlay, isso é muito importante).
Cavidade pronta
Feita a cavidade...
Pinga-se um pouco de bonder encaixa o inlay e pressiona até fixar a a peça.
Em seguida lixa com a lixa 220 e se necessário faz um enxerto com massa F112 ou com bonder e pó de madeira da mesma cor da escala,
PASSO 15
Achar o centro de cada casa fazendo um X.
Marcar o centro do X com um punção e furar ba furadeira de bancada.
No caso deste baixo usei uma vareta de polipropileno branca de 6mm, portanto a broca usada foi nesta mesma medida.
PASSO 16
Pinga-se o bonder na cavidade.
Encaixa a vareta, corta, lima e lixa com lixa 220 assim como foi feito no topo, mas neste caso seguindo o raio de escala do braço.
PASSO 17
Hora de colocar os trastes.
Devemos medir os trastes e cortar bem próximo das extremidades.
A maneira correta de posicionar o alicate é como vemos abaixo.
PASSO 18
Depois de cortados, os trastes devem ser posicionados em ordem para facilitar a hora de martelarmos na escala, conforma foto abaixo.
PASSO 19
Para martelar os trastes usamos um martelo de acrílico e martelamos ao longo de toda sua extensão, primeiro fraco e depois mais forte para encaixar até o final.
PASSO 20

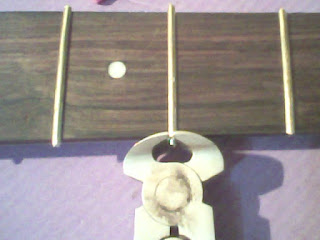

Depois de encaixados os trastes são cortados o mais próximo possível da escala.
Novamente atentar ao posicionamento do alicates turquesa, pois do contrário ele pode amassar a base e perdemos o traste.
PASSO 21
Após cortados, devem ser colados com bonder, basta um pingo em cada extremidade.
Atenção só colar se estiverem bem encaixados, caso estejam altos usar uma ferramenta para abaixa-los (esta ferramenta pode ser vista na postagem dos trabalhos de 2012 onde colei os trastes do violão Tonante).
PASSO 22
Depois de colados usamos lima reta, depois angulamos e passamos lixa 220 e 400.
No caso deste baixo foi feito também o NUT em osso, abaixo seguem 2 fotos para visualização e posteriormente faremos um tópico somente sobre a confecção de um nut/pestana.
Este foi o resultado final, com o baixo devidamente regulado.
REGULAGEM DE BAIXO DE 6 CORDAS TAGIMA

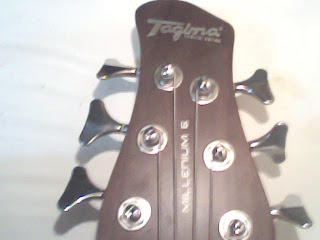

Trata-se de um belo baixo Tagima Milenium 6, cujos motivos que o trouxeram para a oficina foram os seguintes:
A Corda Sizona (6ª) veio com um pequeno defeito de fábrica, pois o núcleo dela "desfiou" e a corda acabou arrebentando.
Regulagem das oitavas.
Abaixo, com o baixo chegou sem a 6ª corda.
Aproveitei para verificar os trastes que estavam bem alinhados.
Após a colocação da corda o tensor permaneceu regulado.
Foi então feita a regulagem das oitavas, que nesta ponte é um pouco diferente a movimentação dos carrinhos conforme as fotos abaixo.
As Oitavas das Cordas Primas já estavam reguladas de fábrica, apenas os bordões estavam um pouco fora.
Baixo regulado, apesar de ser um baixo de 6ª Cordas o braço dele é confortável, instrumento leve e de fácil tocabilidade.
(foto 4)
