PASSO A PASSO PARA CONSTRUIR UM CORPO DE GUITARRA

Galera, esta é minha 1ª guitarra construída do zero na B&H escola de Luthieria, escolhi um modelo Telecaster, mas fiz algumas alterações que fogem do padrão, acompanhe abaixo o passo a passo detalhado.

Tendo as ferramentas corretas dá até para seguir o passo a passo e fazer a sua própria guitarra ou baixo.

Para mais esclarecimentos utilizem os comentários.





Ficha técnica da Guitarra:



Modelo= Telecaster com detalhes de shape de Strato
Headstock= Personalizado em modelo meia lua ou C.
Escala= Escura- Pau Ferro 24/5 (Escala de Les Paul pois tenho as mãos pequenas)
Corpo= 2 peças de Marupá coladas
Braço= Tauari (parafusado ao corpo)
Marcações do topo= feitas com clips de papel na cor verde.
Marcações do braço= Feitas em Polipropileno preto.
Trastes= SBB 215 ou Jumbo
Tarrachas= Wilkinson 6 em linha preta oval
Ponte= Wilkinson Tele, single, preta
Escudo= Modelo tradicional, mas que sofrerá adaptações.
Captadores= Braço-Wilkson MWTN Ponte- Wilkinson MWTB
Encordoamento= Ernie ball 0,10.



PASSO 1



Juntar dois blocos de madeira unindo-os utilizando cola específica (Cola usada= Cascola, Cascorez, cola de madeira adesivo PVA, facilmente encontrada, o frasco em questão foi adquirido na Kalunga).

Passa-se um pano úmido nas duas partes da madeira (para absorver melhor a cola) e junta-se as duas partes utilizando grampos do tipo sargento (beeem grandes).

Deixa secar por umas 48h (fazer isso em dias quentes, pois a umidade do ar pode atrapalhar a secagem/colagem).





PASSO 2



Coloca-se o molde ou planta da guitarra sobre os blocos colados e secos e copia-se o desenho do molde nos blocos, usando caneta esferográfica (Lápis fica muito claro para enxergar na hora de cortar na serra de fita).









PASSO 3





O nosso terceiro passo é cortar o corpo no formato desenhado, para isso pode-se usar a serra de fita ou até mesmo uma tico-tico se ela tiver o comprimento de serra e potência suficiente para isso.









PASSO 4



O quarto passo é lixar bem o topo e a parte traseira da guitarra, conferindo sempre com a régua nos sentidos verticais e horizontais, para certificar-se de que não está passando luz por nenhum dos pontos.

Caso esteja passando luz, significa que aquele ponto de passagem está mais baixo do que os demais, deve-se então lixar os demais pontos para que se igualem a ele.

Devemos deixar as superfícies retas, para que quando formos lixar as laterais elas sirvam de apoio para o uso de esquadros.

Para lixar, usa-se a lixa 80 juntamente com taco reto de madeira.







PASSO 5



Nosso quinto passo é prender a guitarra em pé e deitada lateralmente, em ambos os casos são usados grampos do tipo sargento, um médio, preso na horizontal e um grande preso na vertical, para fixar o corpo na posição desejada, os grampos são presos ao corpo da guitarra com uma madeira entre eles (grampo e corpo) para evitar que o aperto do grampo, marque a madeira do corpo.

Segue-se o mesmo procedimento, lixa 80 e taco de madeira, para as partes arredondadas, pode se usar a lixa enrolata em um cabo de vassoura por exemplo e ir verificando com o esquadro as partes que estão altas ou baixas (onde passa luz).









PASSO 6





Sexto passo, prender a guitarra na bancada com o sargento médio, em posição horizontal, sendo que a parte superior dianteira deverá ficar voltada para a fora, já que ela será a parte trabalhada agora.

Passa-se um traço na parte superior do corpo da guitarra em sentido diagonal e na lateral faz-se também a marcação do contorno deste shape para marcar a profundidade a ser desgastada.

Em seguida pega-se o serrote e serra uma linha ao lado da outra quase encostando na linha de cima e na linha lateral, pega-se o martelo de acrílico e um formão e vai derrubando estes cortes em efeito dominó, passa grosa, lima e lixa até ficar reto e sem muitas marcas.

(No passo 7 fica mais claro o processo, pois a foto da parte traseira em que se faz o mesmo processo)

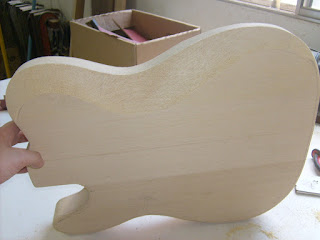

PASSO 7



É igual ao sexto passo, mas na parte traseira, escolhe o shape desenha na parte superior e na lateral.

Nesta foto você vê duas linhas, uma é o shape que eu quero e a de dentro é como se fosse uma margem de segurança na hora de serrar, pra não ultrapassar o shape idealizado.

Isto é o que eu queria dizer com serrar uma linha ao lado da outra.

Depois deita-se o formão de maneira que ao martelar levemente ele derrube estas partes em efeito dominó.



Passar formão, lima e lixa até deixar quase sem marcas.









PASSO 8



Fazer uma linha de contorno por todo o corpo da guitarra, tanto na parte da frente, quanto nas de trás e em toda a lateral também, esta linha deverá ter uma distância de 4mm da borda.

Com a lima vamos arredondando esta borda aproximando-se das linhas e fazendo movimentos de vai e vem por todo o contorno.









PASSO 9





Depois de tudo lixado, arredondado, alisado... atenção aos passos 9 e 10 não meta a mão na massa antes de ler estes 2 passos.

...É hora de fazer a furação do encaixe do braço e dos captadores, para fazer estas furações, precisamos ter o braço já feito para saber a largura e tudo mais, e o escudo (caso seja um modelo com escudo é obvio) para fazer a furação dos captadores.

Primeiro desenha-se tudo a lápis, depois passa-se o estilete por cima da linha (isto é importante para que na hora de passar a fresa, não escape correndo o risco de estragar o corpo).

Desenhado e estileteado é hora de levar para furadeira de bancada e usar uma fresa de 8mm ou 10mm, trava-se a furadeira na profundidade em que deseja fazer a furação (17mm para o braço e aproximadamente 25mm para a captação) isto é medido no corpo do instrumento e depois travado na furadeira.

Feito isso é só furar feito um queijo suíço dentro dos desenhos.

Tudo furado...

Troca-se a fresa para uma de 6mm e passa ela por todo o contorno das furações, descendo alterando a profundidade da fresa de 2 em 2mm e travando (Abaixa 2mm passa por toda a parte interna das linhas estileteadas, depois desce mais 2mm trava e passa de novo até contornar tudo no limite da perfuração feita.

Confuso?

Tem que ficar assim ó ►





Lixar todas as cavidades bonitinhas!







PASSO 10





O décimo passo é aconselhável antes de fazer a furação dos captadores, mas se você já fez, beleza!



 o máximo da cagada será ter que refazer o escudo. huahuahuahua



Brincadeiras a parte, no passo anterior que descrevi as furações dos captadores também para aproveitar as fotos, já que eu não tinha elas separadas, mas faça primeiro a furação do braço, encaixe e parafuse tudo certinho para depois medir a escala, posicionar a ponte e aí sim furar os captadores.

O posicionamento da ponte é feito da seguinte forma:



Mede-se a distância entre o ponto de apoio da corda no nut e o ponto de apoio da corda no 12º traste.

Depois mede-se o ponto de apoio do 12º até um ponto no corpo que seja o mesmo comprimento do nut ao 12º (isto é do nut até o 12º traste deve ter a mesma distância do 12º traste até o ponto de apóio das cordas na ponte-ou os carrinhos).





Faça um risco de caneta na horizontal do corpo indicando onde é a medida exata desta escala e posicione a ponte com os carrinhos nesta risca.

Para isso as oitavas da ponte devem estar mais ou menos na posição correta da regulagem e de preferência alinhe a corda SOL a esta linha traçada por você, assim as demais terão espaço o suficiente para serem trazidas para trás ou para frente conforme a movimentação dos carrinhos.



Com a ponte desmontada, desenhe todo o contorno dela, inclusive as furações por onde passarão cordas e parafusos.



Na foto abaixo está a linha das oitavas com a ponte posicionada.







Na seguinte a guitarra está montada e podemos observar o desenho da ponte e dos captadores a serem perfurados (visto passo 9).









PASSO 11



O passo 11 é semelhante ao processo descrito no passo 9, mas agora faremos a furação dos potênciometros, posicionando a plaqueta de acordo com o escudo e levando em consideração a estética.

Desenhe o contorno da plaqueta, depois trace uma linha interna copiando este contorno, esta linha deverá ter aproximadamente 2mm menos do que a plaqueta e nas 2 extremidades aproximadamente 3,5mm, isso para que a plaqueta fique apoiada sobre a superfície do corpo da guitarra e tenha espaço para o encaixe dos parafusos dela.

Faz-se o mesmo processo de furação, fresa,[ e lixa e ela ficará como a foto abaixo.

Detalhe a profundidade aqui pode ser de 30mm.











Corpo quase pronto acompanhe os próximos passos em que serão feitas a furação para passar a fiação dos captadores e o jack.

Enquanto isso, estou deixando abaixo alguns vídeos que demonstram também o passo a passo para que fique mais claro o processo, espero que gostem!

Até mais!



VÍDEO REFERENTE AOS PASSOS 2 E 3









VIDEOS REFERENTES AOS PASSOS 4 E 5

Aqui o luthier utliza a tupia e o molde como guia para fazer o acabamento na lateral, mas se você não tem tupia, não se descabele!

É só fazer como descrevi, usando o taco com a  lixa 80 para lixar o topo, conferir com a régua e depois para a lateral, taco com lixa 80 e ir conferirindo com o esquadro.

O resultado é o mesmo...

Só vai dar um pouco mais de trabalho, mas é bom para queimar calorias kkkk.











VIDEO REFERENTE AO PASSO 8



Aqui o Luthier faz primeiro o passo 8, mas a ordem dos fatores não alterará o produto final, o importante é que vocês vejam como está sendo feito.

O luthier aqui também utiliza a tupia mas o processo na minha guitarra foi feito com lima e lixa e o resultado garanto é o mesmo!







PASSOS 6 e 7



Aqui o luthier para fazer os shapes traseiro e dianteiro da guitarra utiliza a plaina, e a grosa, mais uma alternativa para o passo a passo descrito acima onde utilizei arco de serra, formão, martelo de acrílico, grosa, lima e taco com lixa 80.

Apesar da lista de material ser bem mais intensa, o manuseio do material é mais simples do que o uso da plaina, agora se você já tem habilidade com a ferramenta...manda ver!







VIDEOS REFERENTES AOS PASSOS 9, 10 e 11





Furação do encaixe corpo/braço







Parafusando o Braço







Medida da escala para posicionamento da ponte.





Furação para captadores e potenciômetros.





Por enquanto é isso aí!
